微型精密系統 Micro Precision Systems - 線性軸承及滾珠螺桿Linear bearings & Ball Screws
mps microlinea標準的線性軸承及滾珠螺桿產品系列:
mps linear bearings DBLmps linear bearing Lmps ball screws
  microlinea微型線性軸承 DBL        microlinea微型線性滾珠軸承 L            microlinea 微型滾珠螺桿  ED

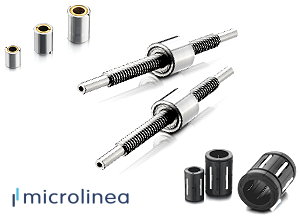

mps microlinea 線性軸承及滾珠螺桿
mps microlinea 客製化線性系統應用於下列領先科技:
blue dot 航空 MPS Linear Bearings & Ball Screws線性軸承及滾珠螺桿
blue dot 醫療
blue dot 光學設備
blue dot 半導體產業
blue dot 國防產業
blue dot 精密量測
blue dot 微型機器人
除了標準產品, mpsmicrolinea 客製化線性軸承及滾珠螺桿具以下優勢及特性:
  線性軸承
blue dot 微型線性軸承外徑可達4mm
blue dot 客製化遊隙: 零遊隙或1 至2µm預壓
blue dot 高度真空之應用依客戶需求可採乾式潤滑
  滾珠螺桿
blue dot 微型螺帽外徑最小可達10mm
blue dot 摩擦系數極低
blue dot 可調整式預壓
blue dot 高度真空之應用依客戶需求可採乾式潤滑
blue dot 使用壽命長



microlinea微型線性軸承 DBL
  型號 PDF 軸承內徑 mm 軸承外徑 mm 軸承長度 mm 外徑公差 mm 滾珠直徑 mm 動態負載 N 動態負載 N 滾珠層數 重量
  DBL 1 3...12 7...19 10...28 - 1.0...1.5 3...202 1...257 3...6 1.0...15
  DBL 3 12...25 22...40 32...58 - - 310...1,162 352...1,332 6...7 20...85



microlinea 線性滾珠軸承 L
  型號 PDF 軸承內徑 mm 軸承外徑 mm 軸承長度 mm 外徑公差 mm 滾珠直徑 mm 動態負載 N 動態負載 N 滾珠層數 重量
  L 204X 2 4 5 0.02 0.500 8 10 - 0.3
  L 306X 3 6 7 0.13 0.600 31 30 - 1.3
  L 408X 4 8 10 0.24 0.794 66 61 - 3
  L 510X 5 10 14 0.24 1.250 131 132 - 6
  L 612X 6 12 18 0.39 1.588 250 245 - 10
  注意: microlinea還提供直徑0.200 到 1.588 mm的各規格滾珠, 用於微型馬達及精密鐘錶連接件...等, 詳情請連絡北河



microlinea 線性滾珠螺桿 ED
  型號 PDF 螺母外徑 mm 螺母長度 mm 滾珠直徑 mm 螺距 mm 螺桿內徑 mm 螺桿總長 mm 最大行程 mm 動態負載 N 靜態負載 N
  ED410X / V404X 10 10 0.794 1.0 3 70 50 439 178
  ED513X / V501X 13 12 1.000 1.25 4 100 75 671 299
  ED616X / V601X 16 14 1.191 1.5 6 140 110 968 471
  ED822X / V801X 22 18 1.588 2.0 8 190 150 1,659 879
  ED1028X / V1001X 28 22 2.000 2.5 10 260 210 2,544 1,396
  注意: microlinea還提供直徑0.200 到 1.588 mm的各規格滾珠, 用於微型馬達及精密鐘錶連接件...等, 詳情請連絡北河

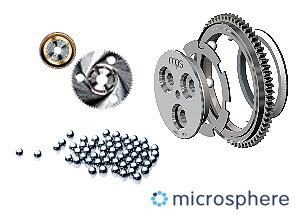

mps microsphere四接觸點滾珠軸承及微型滾珠
源於製錶科技mps四接觸點滾珠軸承 四斜面組成凹槽包含不同於徑向軸承, 接觸軸承節省空間適於精微系統提供額外高效率及倍數穩定性能 sphere球體象徵完美, mps製造微型滾珠過程趨於完美如完美之球體 鋼鐵之革命 由擠壓成型鋼鐵線開始花費數天之機械加工以達成完美微型鋼鐵滾珠球體, 其熱處理使鋼鐵滾珠達極佳物理特性及60 HRC 硬度。最後拋光階段達成鏡面球體 尺寸達亞毫米
mps專精於小於毫米微型滾珠, 直徑最小可達0.2 mm 亞毫米公差 mps製造 ISO 3290/DIN 5401規範 Grade 3 (3級)定義最高品質的滾珠及軸承, 其 定義如下:
blue dot 球形公差: 0.08µm MPS microsphere四接觸點滾珠軸承及微型滾珠
blue dot 同批直徑公差: 0.13µm
blue dot 表面粗糙公差: 0.01µm

mps microsphere四接觸點滾珠軸承及微型滾珠主要有下列系列:
blue dot 微型精密滾珠MINIATURE precision balls
blue dot 手錶培林Watch bearings
blue dot 仿生物培林Biocompatible bearings
blue dot 微型馬達培林Bearings for micromotors


詳細規格資訊請電洽或 E-mail 北河企業伺服驅動系統部以協助選用
